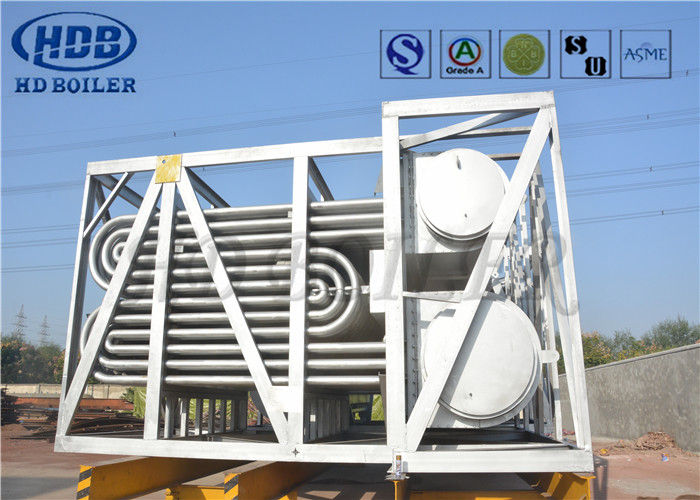

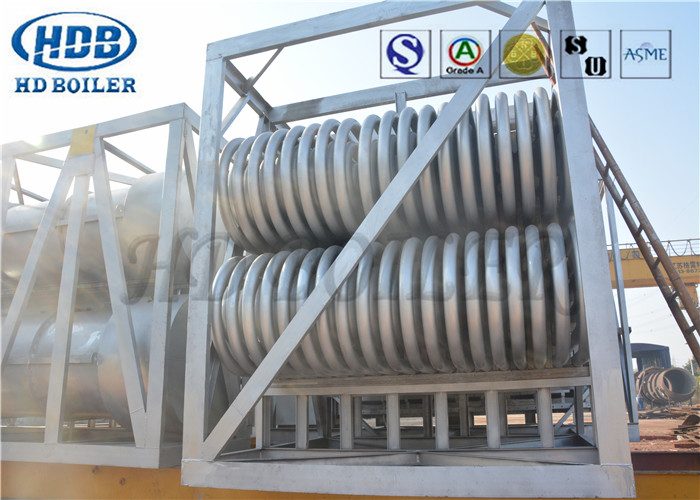

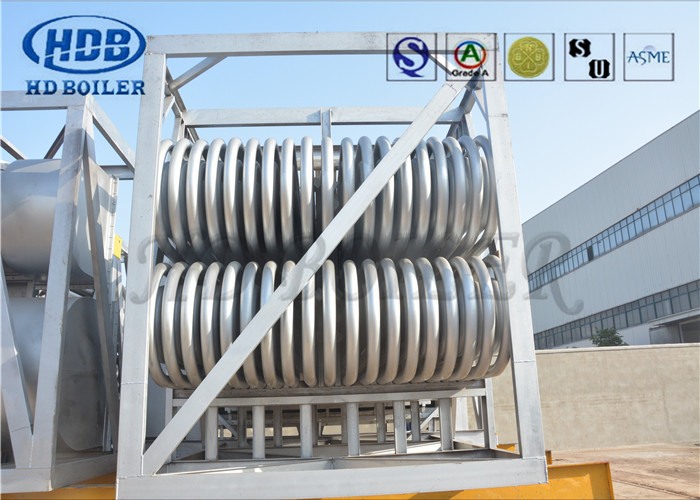

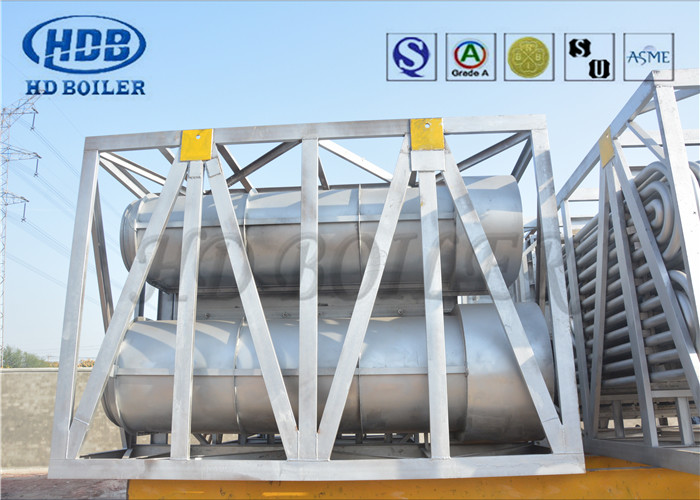

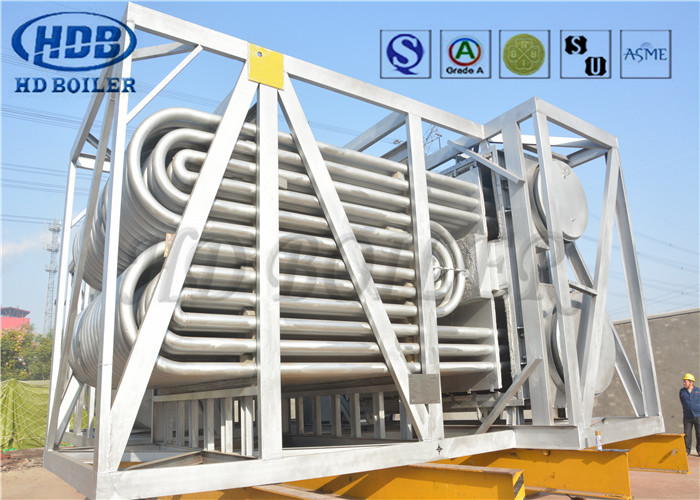

Rückgewinnungskessel-Luftvorheizung Wärme zurückgewinnen und Temperatur steuern

Boilerluftvorwärmer Erholung der Wärme und Temperaturkontrolle für die Effizienz

Beschreibung des Produkts

Ein Luftvorheizer ist ein allgemeiner Begriff und bezeichnet jedes Heizgerät, das zur Beheizung von Luft bestimmt ist. Es kann für den Wohnbereich verwendet werden, nämlich zur Raumheizung, Heizung von Häusern usw. mittels Gas, Strom oder Öl usw.Im vorliegenden Zusammenhang handelt es sich um die in Dampferzeugern (Kesseln) für die Stromerzeugung in Stromerzeugungsanlagen verwendeten Luftvorwärmer..

Der Zweck des Luftvorheizers besteht darin, die Wärme aus den Rauchgasen (Abgase) aus dem Kessel zurückzugewinnen, um den Wirkungsgrad des Kessels zu verbessern.Dabei werden übrigens die Gase bei abgesenkter Temperatur in den Schornstein oder den Stapel geschickt, so daß die Konstruktion der Leitungen und des Stapels vereinfacht wird.Außerdem steuert es die Temperatur der aus dem Stapel kommenden Gase.

Verschiedene Arten

Für den Einsatz in Dampferzeugern (Kesseln) in Wärmekraftwerken von Energieversorgungsanlagen gibt es zwei Arten der Konstruktion der Luftvorwärmer.Einer ist ein Rohrtyp, der in den Kessel-Ausgang Flue_gas-Kanäle eingebaut ist und ein anderer ist der regenerative Typ bekannt als Ljungstrom (benannt nach dem Namen des Erfinders) Regenerative Luft Vorheizung ((RAPH)Dies kann horizontal (heute sehr verbreitet in Stromerzeugungsanlagen) oder vertikal sein.

Ljungstrom (RAPH)

Bei diesem rotierenden Typ (RAPH) [3] teilt das Gehäuse das Gehäuse in zwei (Zwei-Sektor-Typ) oder drei (Drei-Sektor-Typ) -Sektoren durch damit verbundene Kanäle.Die Dichtungen am Gehäuse und am Rotor trennen die Gas- und Luftwege und halten die Gas-/Luftlecks zwischen den drei Sektoren auf ein Minimum.In der heutigen Zeit sind drei Sektortypen in Stromerzeugungsanlagen sehr verbreitet.

Bauteile

1Der vertikale Rotor des gleichen ist auf großen Schublagern auf der unteren Seite gestützt und hat eine Ölbadschmierung, die durch Wasser gekühlt wird, das in den Spulen im Ölbad zirkuliert.Diese Anordnung wird für die Kühlung der Welle durchgeführt, da dieses Ende des vertikalen Rotors ist auf dem heißen Ende der Leitung sowieDas obere Ende des Rotors hat ein einfaches Walzlager, um die rotierende Welle nur in vertikaler Position zu halten.

2Der Rotor befindet sich auf der vertikalen Welle mit Radialstützen und Käfigen zum Halten der Körbe in Position.Radial- und umliegende erneuerbare Dichtplatten sind ebenfalls vorhanden, um Gas- oder Luftlecks zwischen den Sektoren oder zwischen Kanal und Gehäuse zu vermeiden., während der Rotation.
