ND Kessel Stahlrohr Flachrohr Ökonomizer Hochtemperatur Rohrleitung
Product Details
| Brennstoff: | Kohle/Gas/Öl, Wasserspeise | Typ: | Hochfrequenzschweißen |
|---|---|---|---|
| Anwendungsbereich: | Kraftwerk | Spezifikation: | ASME-Inspektion |
| Inspektion: | ASME-Inspektion | Abmessung des Rohres: | 38.1*3.2 |
| Brennstoff des Kessels: | Kohlebeheizter/des Wassers Hitze der Kohle/des Gases/ | Schlüsselwort: | Schlüsselwort |
| Schlüsselwörter: | Boilermembranwand | Materialien: | Kohlenstoffstahl/Edelstahl |
| Gebrauch: | Kessel der Energie-Plant/CFB | ||
| Hervorheben |
Stahlrohr für ND-Kessel,Stahlrohr für Hochtemperaturkessel,Hochtemperatur-Rohr-Ökonomizer mit Flossen |
||
Product Description

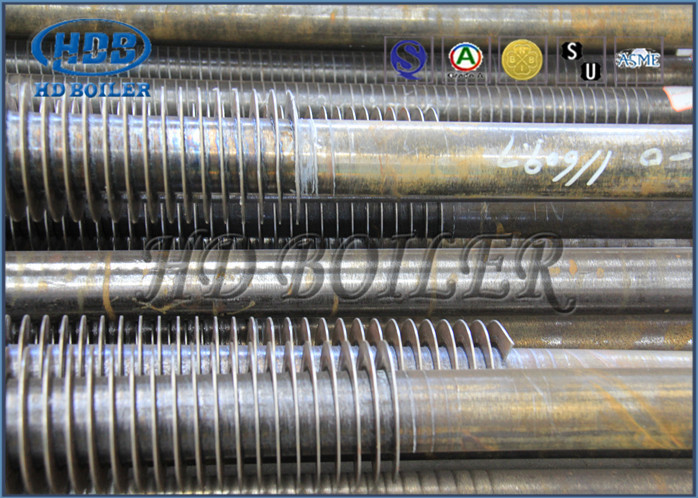

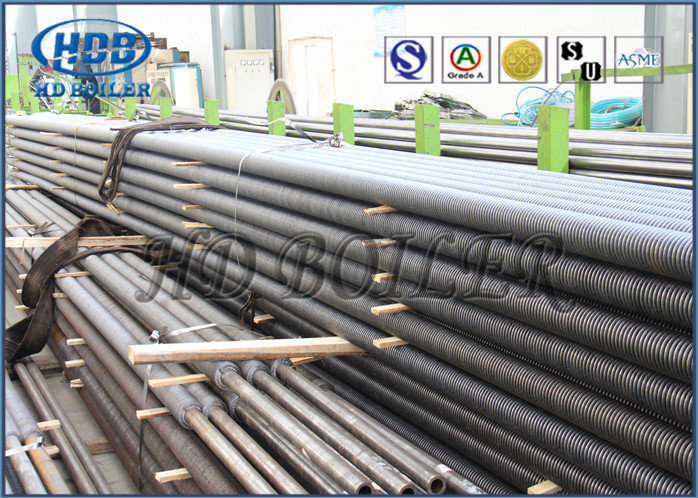

Ökonomizer ND Stahl Wärmetauscher Spiralflosse Rohr Hochtemperatur Rohrleitung
Beschreibung des Produkts
- 1.Finnenrohrwärmetauscher bestehen aus einer Schale und einer Flossenrohranlage.
- 2.Finnen werden verwendet, um die effektive Oberfläche des Wärmetauscherrohrs zu erhöhen.
- 3.Finstrohre werden verwendet, wenn der Wärmeübertragungskoeffizient an der Außenseite der Rohre deutlich niedriger ist als an der Innenseite, wie bei der Wärmeübertragung von einer Flüssigkeit in ein Gas, von Dampf in ein Gas,mit einer Leistung von mehr als 100 W, thermischer Fluid-Luft-Wärmetauscher, wenn nur auf einer Flüssigkeitsseite eine erweiterte Oberfläche erforderlich ist oder wenn der Betriebsdruck auf einer Flüssigkeitsseite eingehalten werden muss.
Technischer Parameter
| Mittelfristig | Luft, Rauchgase, Thermoöl, Wasser, Sole, Kältemittel usw. |
| Temperatur | Standardwärmetauscher auf 560 ° C durch spezielle Materialien kann höher sein |
| Rohrmaterialien | Kohlenstoffstahl, Edelstahl, Legierung oder Spezialmaterialien |
| Materialien für Rippen | Kohlenstoffstahl, Edelstahl, Nichteisenmetalle, Legierungen oder Spezialmaterialien |
| Wärmedämmung und Oberflächenbehandlung | nach Kundenbeschreibung |
Eigenschaften
1. Der Ausrüstungskörper kann in viele Module zusammengefaßt werden, um den langfristigen und stabilen Betrieb zu gewährleisten;
2. Kompaktes Bauwerk, das die Wärmeaustauschfläche vergrößern kann, um die Wärmeübertragungsfläche und weniger Leckagen zu erhöhen
3. Verbesserung der Wärmeübertragungseffizienz
4- Struktur: in einer Reihe oder in Stufen
Einzelheiten
1.Unsere Produkte können entsprechend den Bedürfnissen unserer Kunden und der Situation angepasst werden.
2.wir entwerfen und fertigen sichere, zuverlässige und effiziente H-Finnröhren.HD BOILER hat auch eigenständige Produktqualitätssicherungssysteme entwickelt.
3Die Herstellung von H-Finnenröhren ist mit hoher Wärmeübertragungseffizienz, sie haben Rauchgasbeständigkeit und sind für einen kleinen Raum ausgelegt.
Qualitätskontrolle
| 1 | Aufprallprüfung- und Festigkeitsberechnungsbericht mit Angaben zu verwendeten Materialien. |
| 2 | 100% NDT (nicht zerstörerischer Prüfbericht) für Stahlplatten, Rohre und Elektroden. |
| 3 | Röntgen-, γ- und Flüssigkeitsdurchdringungstestbericht (Schweißnaht): zur Gewährleistung der Qualität des gesamten Kessels. |
| 4 | Hydraulischer Prüfbericht: Gewährleistung des normalen Arbeitsdrucks und Sicherheit. |
Einführung in das Unternehmen
1985 gegründet, produziert die Firma Zhangjiagang Hua Dong Boiler Co., Ltd. (unter dem Namen HD Boiler gehandelt) Kraftwerke; Industrie; Abwärme; Abfallverbrennung; Biomasse;organische Wärmeträger und elektrische DampfkesselIn Verbindung mit einer umfassenden Palette von Heizflächen bietet HD Boiler einen einzigartigen Service für den Markt, einschließlich der Konstruktion, Herstellung, Installation und Verarbeitung von Heizkörpern.Instandhaltung und Austausch von Druckteilen von Kesseln.

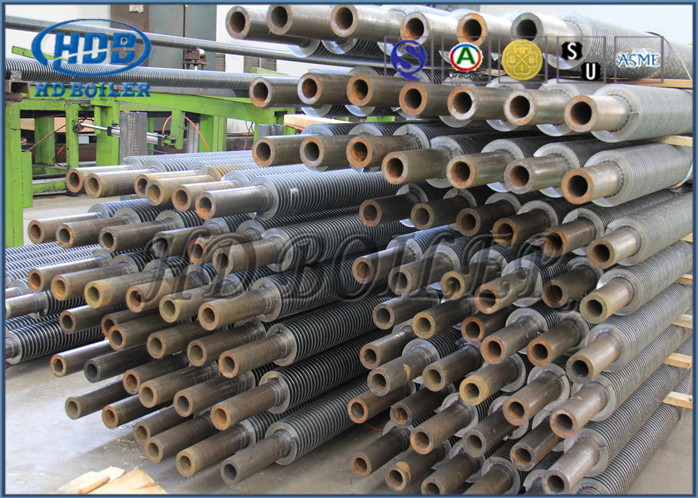

Spiralförmige, mit Flossen geschweißte Wärmetauscherröhren für Heizkessel-Ökonomizer aus Legierungsstahl
Spirale Flossen geschweißte Wärmetauscherrohre für Kesselökonomizer ASME-Standard
Einleitung
1Der Ökonomiser spielt eine Schlüsselfunktion bei der Bereitstellung einer hohen Gesamtwärmeeffizienz des Kessels, indem er die geringe Energie aus dem Rauchgas zurückgewinnt, bevor es in die Atmosphäre ausgestoßen wird.
2Der Ökonomizer erhält die Energie durch Erwärmen des Boilerzufuhrwassers zurück.
3. Ökonomiser sind im Wesentlichen röhrenförmige Wärmeübertragungsoberflächen, die zum Vorwärmen des Boilerzufuhrwassers verwendet werden, bevor es in die Dampftrommel oder die Ofenoberflächen gelangt.
4. Ökonomiser reduziert Betriebskosten oder spart Kraftstoff, indem zusätzliche Energie aus dem Rauchgas gewonnen wird.
5. Kesselökonomizer sind Wärmeaustauschgeräte mit Flossenröhren, die eine Flüssigkeit, manchmal Wasser, aufwärmen, bis jedoch manchmal nicht den Siedlungszweck der Flüssigkeit übersteigt.
6Wir können drei Arten von Kessel-Ökonomizern herstellen, den Bare-Tube-Ökonomizer, den H-Finned-Ökonomizer und den Spiral-Finned-Ökonomizer.
Verfahren
| 1 | Die Einsparungen verringern auch die Gefahr von Wärmeschocks und starken Wassertemperaturschwankungen, wenn das Zufuhrwasser in die Trommel oder die Wasserwände gelangt. |
| 2 | Auch die zunehmend strengen Umweltvorschriften zur Begrenzung der Emission von Stickstoff-Oxiden und Schwefeldioxid können sich auf die Konstruktion von Ökonomisatoren auswirken. |
| 3 | Der Wärmeübertragungskoeffizient auf der Gasseite ist viel geringer als der Wärmeübertragungskoeffizient auf der Wasserseite.Die Außenfläche der Rohre kann mit Flossen versehen werden, um die Wärmeübertragungsfläche zu erhöhen.. |
| 4 | Das ultimative Ziel der Konstruktion von Ökonomen ist es, die notwendige Wärmeübertragung zu minimalen Kosten zu erreichen. |
| 5 | Ein wichtiges Konstruktionskriterium für den Ökonomizer ist die maximal zulässige Rauchgasgeschwindigkeit. |
Spezifikationen
| Name der Einheit | Spezifikation (mm) |
| Nacktes Rohr ((OD) | 25 bis 1650 |
| Nacktes Rohr ((Dicke) | 2 bis 40 |
| Flosse (Dicke) | 0.6 bis 3.0 |
| Flosse (Höhe) | 5 bis 30 |
| Flossenröhrennadenweite | 5 bis 30 |
| Flossenröhrchenlänge | ≤ 12000 |
Material:Kohlenstoffstahl,Legierung,Austenitisches Stahl ((Nickel und Chrom oder Mangan)
Qualitätskontrolle
| 1 | Aufprallprüfung- und Festigkeitsberechnungsbericht mit Angaben zu verwendeten Materialien. |
| 2 | 100% NDT (nicht zerstörerischer Prüfbericht) für Stahlplatten, Rohre und Elektroden. |
| 3 | Röntgen-, γ- und Flüssigkeitsdurchdringungstestbericht (Schweißnaht): zur Gewährleistung der Qualität des gesamten Kessels. |
| 4 | Hydraulischer Prüfbericht: Gewährleistung des normalen Arbeitsdrucks und Sicherheit. |
Einführung in das Unternehmen
1985 gegründet, produziert die Firma Zhangjiagang Hua Dong Boiler Co., Ltd. (unter dem Namen HD Boiler gehandelt) Kraftwerke; Industrie; Abwärme; Abfallverbrennung; Biomasse;organische Wärmeträger und elektrische DampfkesselIn Verbindung mit einer umfassenden Palette von Heizflächen bietet HD Boiler einen einzigartigen Service für den Markt, einschließlich der Konstruktion, Herstellung, Installation und Verarbeitung von Heizkörpern.Instandhaltung und Austausch von Druckteilen von Kesseln.
