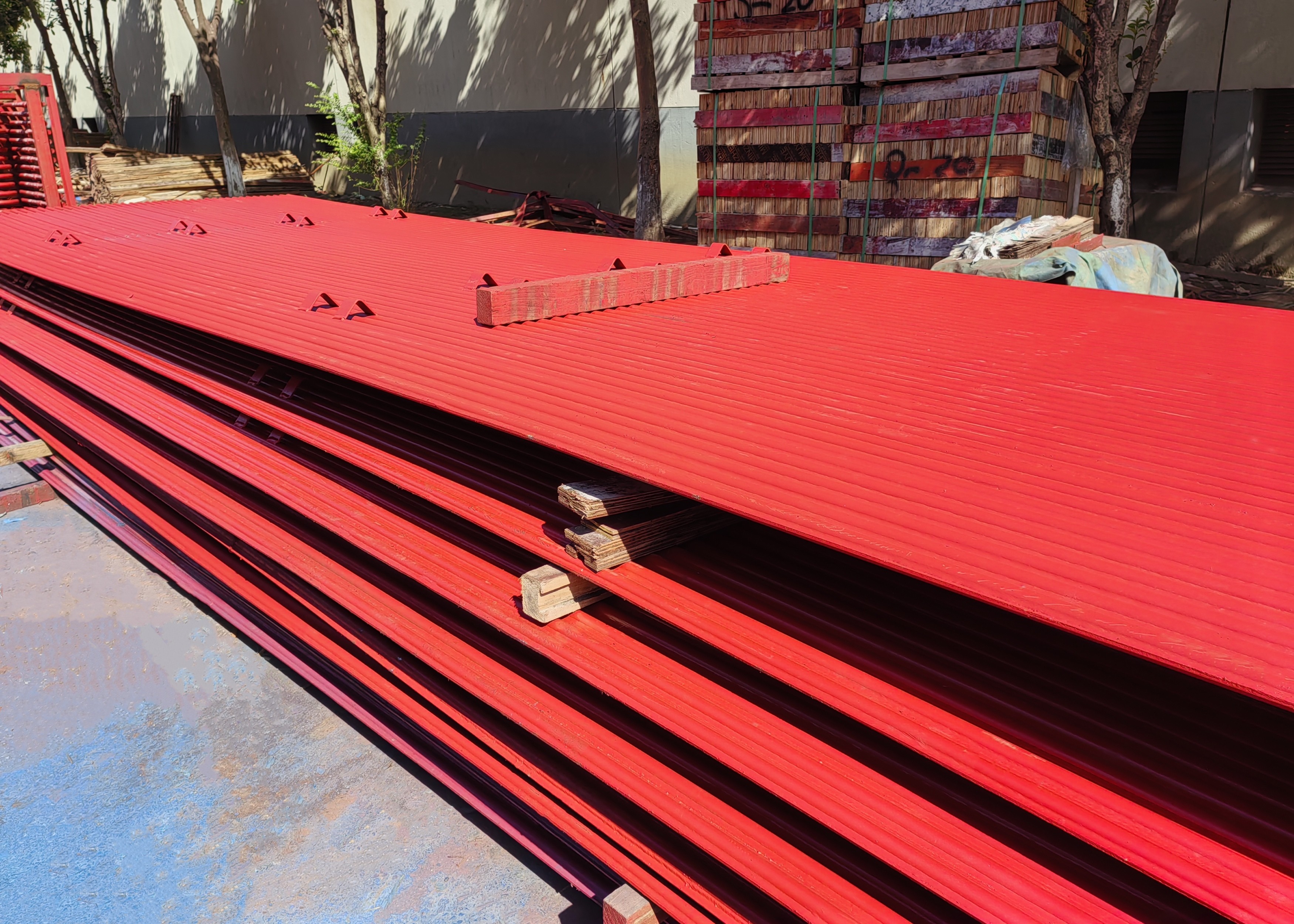

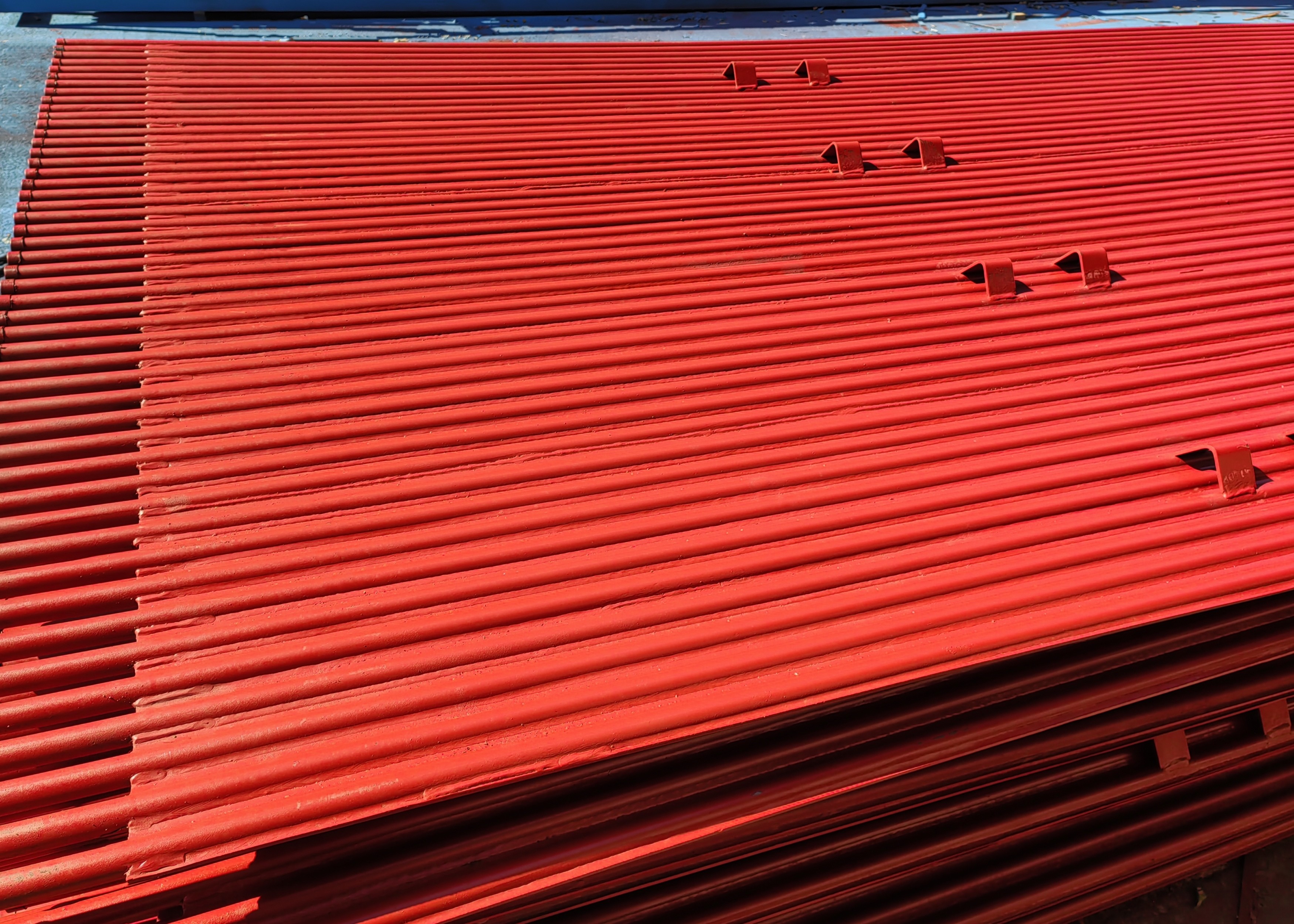

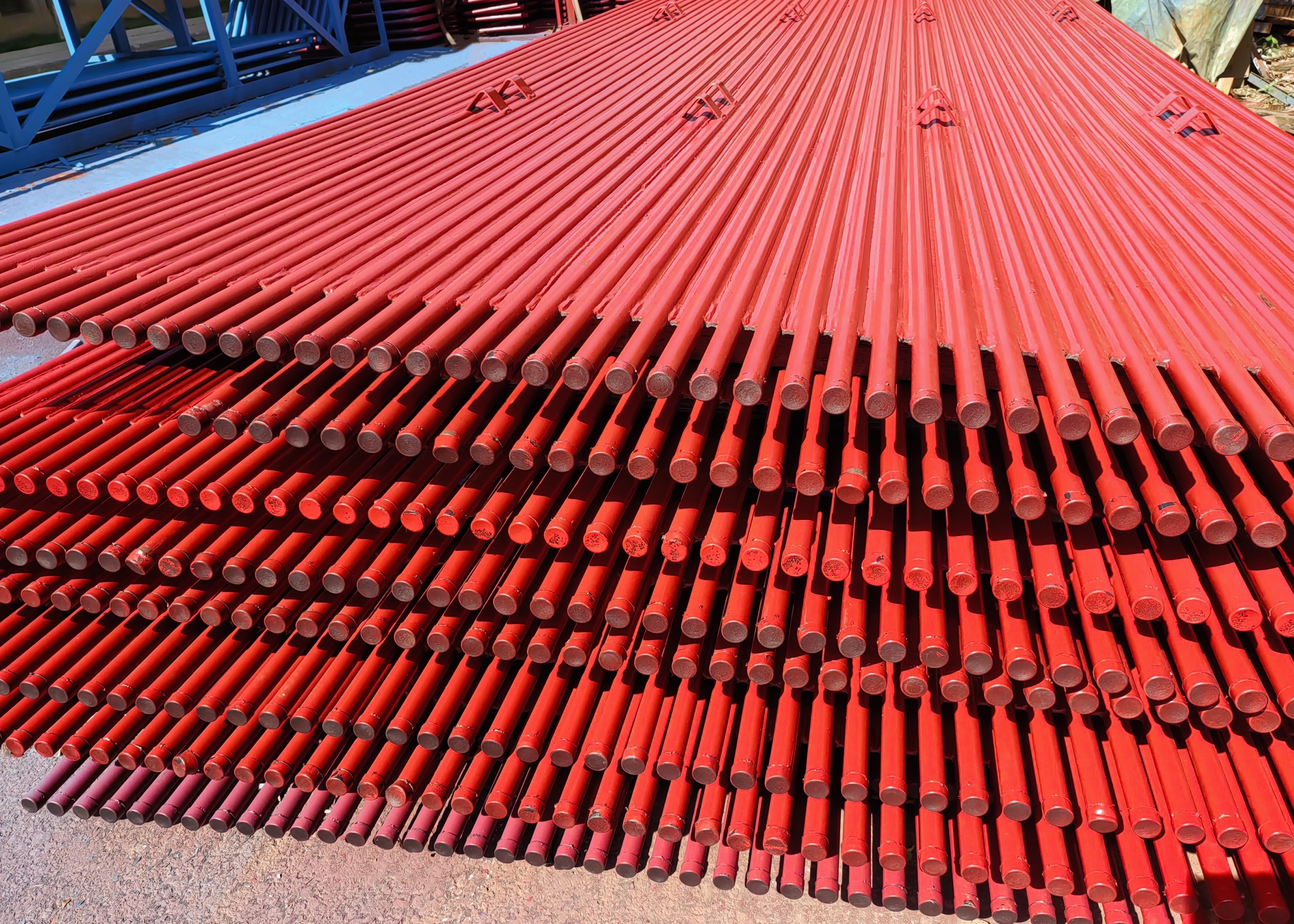

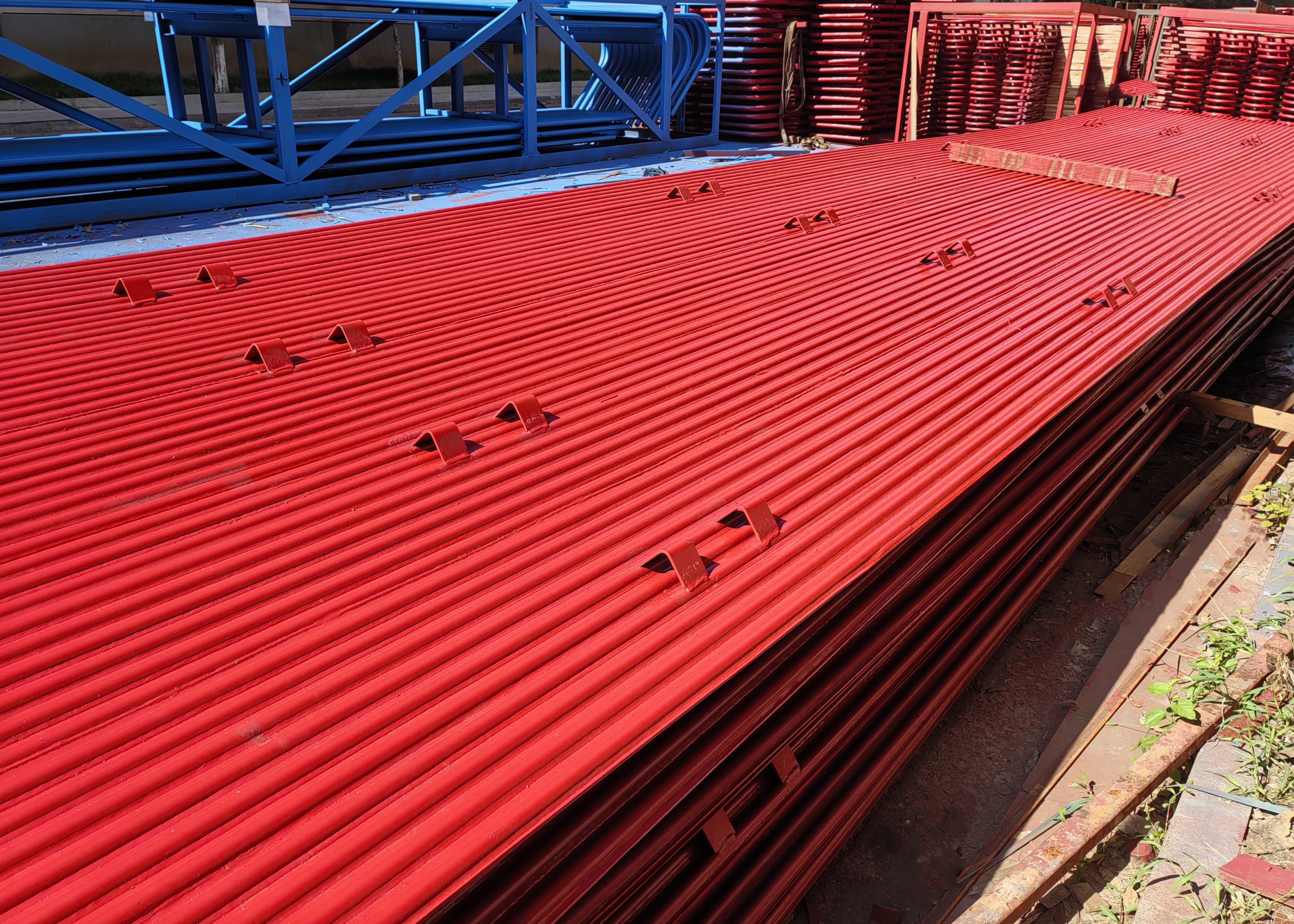

Schweißen Horizontales Wasserboiler-Wandfeld Hochtemperaturbeständigkeit

Wasserwand, wie der Name schon sagt, ist, die Wand mit Wasser abzukühlen.

In den frühen Kesseln gab es keine Heizfläche im Ofen.und wassergekühlte Rohre wurden später angeordnet, um die Ofenwand vor der Verbrennung durch hochtemperaturförmige Rauchgase zu schützen und die Verbrennungsprodukte zu kühlen.

Diese sind um den Ofen herum angeordnet, das Durchflussmedium im Rohr ist in der Regel eine Mischung aus Wasser oder Sodawasser, und die durch Wasser gekühlte Heizoberfläche wird die Ofenwasserkühlwand genannt.

Es gibt zwei Haupttypen von Wasserwänden, nämlich Lichtrohr-Wasserwände und Filmwände.

Klassifizierung

Je nach Bautypen gibt es drei Haupttypen: einfache Rohr-Typ, Membran-Typ und knisterndes Rohr-Typ.

Die einfache Wasserwand besteht aus einer ganzen Reihe nahtloser Stahlrohre, deren Struktur am einfachsten ist.die Membranwasserwand schweißt viele gewalzte wassergekühlte Flossenröhren zusammen mit Punktschweißen, so dass sie zu einer versiegelten kombinierten Heizfläche werden, die nicht nur die Luftdichte des Ofens verbessern, das Luftleck verringern, sondern auch die Ofenwand besser schützen kann,Verringerung des Gewichts der Ofenwand, die Struktur zu vereinfachen; die Wasserwand des Sporrrohrs soll auf dem wassergekühlten Wandrohr viele Pins mit einer Länge von 20~25 mm und einem Durchmesser von 6~12 mm schweißen,und dann ein feuerfestes Kunststoffmaterial mit Chromerz auftragen, um die Wärmeabsorption dieses Teils der Wasserwand zu reduzieren und die Temperatur der Verbrennungszone zu erhöhen, ist es für Anlässe geeignet, in denen die Zündung von Brennstoffen besonders schwierig ist, oder für einige flüssige Schlackentladungsöfen.

Gemäß dem Layoutteil gibt es zwei Arten von Befestigungswand und Trennwand (d. h. doppelseitige Heizung) Wasserkühlwand.

Die erste ist meist teilweise in die Innenwand der Ofenwand eingebettet und absorbiert auf der einen Seite Wärme, während die zweite meist in der Mitte der Ofenkammer eines großen Kessels installiert ist,Der gesamte Ofen wird in zwei unabhängige Teile getrennt, die auf beiden Seiten erhitzt werden.

Vorteile von Membranwasserwänden

(1) Sicherstellung der Dichtheit der Ofenwand und Verringerung des Luftdurchflusses der Verbrennungskammer.

(2) Die Verbrennungskammer ist vollständig wassergekühlt, was bei intensiver Verbrennung zur Verhinderung des Kokens beiträgt.

(3) Die Wärmespeicherkapazität ist gering, die Verbrennungskammer erwärmt sich schnell und die Kühlung ist ebenfalls schnell, was die Kühlzeit des An- und Abschaltens des Kessels verkürzen kann.

(4) Es ist geeignet, die Rohrleitungs-Ofenwand zu verwenden, die die Belastung des Kesselrahmens erheblich reduziert und für die Aufhängung bequem ist.

(5) Im Vergleich zum einfachen Rohr ist die Wärmeabsorptionsfähigkeit des Rohres verbessert.

(6) Er verbessert den Grad der Vormontage von Kesselteilen, was bequem ist und die Installationsbelastung verringert.
