SA192 Basiswasserwand Rohr Kessel Membran mit Mehrfachkopf

ASME-Standard-Basisrohr SA192 aus Boiler-Membranwand mit Mehrfachkopf

Produkteinführung

Wasserwandplatten sind die Hauptheizfläche von Kesseln, bestehend aus mehreren Reihen von Stahlrohren, die um die Kesselncke herum angeordnet sind.und die Außenseite nimmt die Hitze der Flamme im Ofen des Kessels anDie Arbeitsflüssigkeit steigt im Ofen auf und verdunstet durch Hitze.

Die wichtigste Art von Wasserwandplatten, die unsere Firma herstellt, ist die Membranwand.

Die Membranwasserwand ist eine luftdichte Struktur, bestehend aus Rohren und Flossen.geringere Belastung der Stahlkonstruktion und geringere Kosten für den KesselEinfach zu bedienende Aufhängungsstruktur und verbessertes thermisches Expansionssystem, geeignet für die groß angelegte mechanisierte Produktion, hohe Montagefrequenz,geringe Wärmespeicherkapazität und verkürzte Einstiegs- und StillstandzeitenDer Nachteil besteht darin, dass der Herstellungsprozess komplex ist.

Nach dem unterschiedlichen Herstellungsprozess kann die Membranwasserwand in drei Typen unterteilt werden:12. Barrrohr und Flachstahl werden in Reihen geschweißt, wobei der Schweißbedarf geringer ist.die niedrige Materialkosten aufweist und die Anforderungen verschiedener Stellplätze leicht erfüllen kann, aber flacher Stahl erfordert hohe Präzision und Veredelungsausstattung.3Bei der Schweißung mit Schweißschläufe werden die Flossen zwischen den Schläuchen durch Füllung des Schweißdrahtes gebildet, der hauptsächlich für den kleinen Abstand zwischen den Schläuchen verwendet wird.Der Abstand zwischen den Rohren der Membranwasserwand hängt mit Faktoren wie dem Kesseldruck und der Heizlast des Ofens zusammen, in der Regel ist s/d 1,2-1.5.

Spezifikation

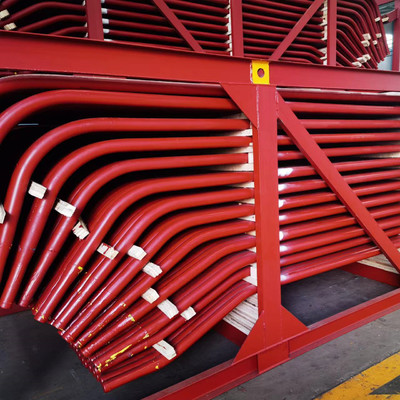

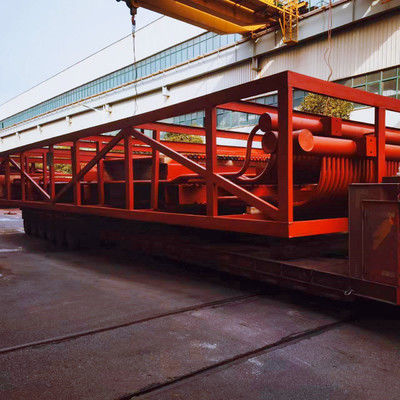

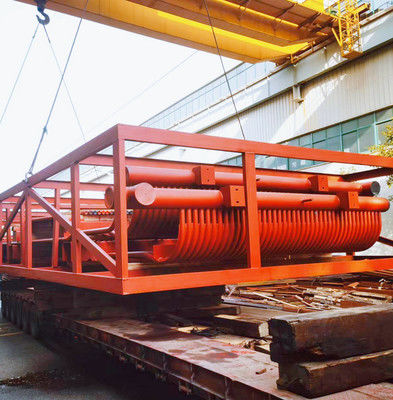

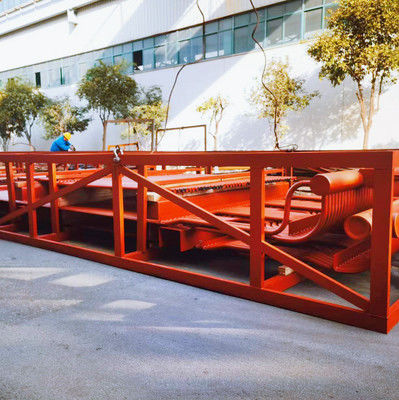

Die obigen Bilder sind Membranwände für ein pakistanisches Projekt mit Details der Spezifikation unten:
