ASME SA192 Spiralflossenröhren
Product Details
| Porduct-Name: | Kessel-Ekonomiser | Material: | Kohlenstoffstahl |
|---|---|---|---|
| Struktur: | Nackter Rohranschluss | Druck: | Niedriger/Höher Druck |
| Farbe: | Individualisiert | Anwendungsbereich: | Kraftwerk, Industrie |
| Brennstoff: | Kohle/Gas/Öl, Wasserspeise | Energieeinsparung: | Bedeutend |
| Hervorheben |
ASME SA192 Spiralflossenröhren,Spirale Flossenröhren mit hohem Wirkungsgrad,angepasste Spiralflossenröhren |
||
Product Description

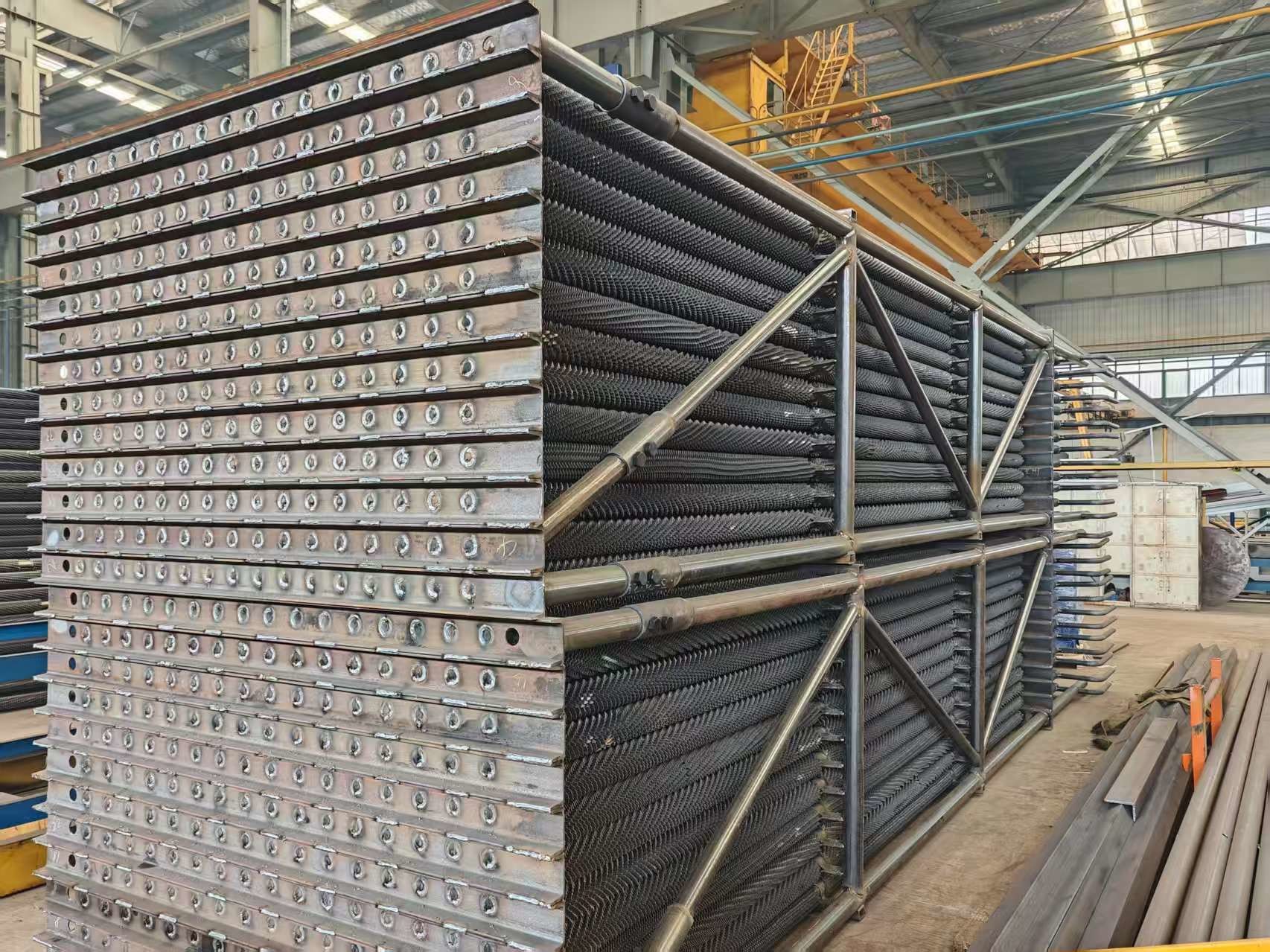

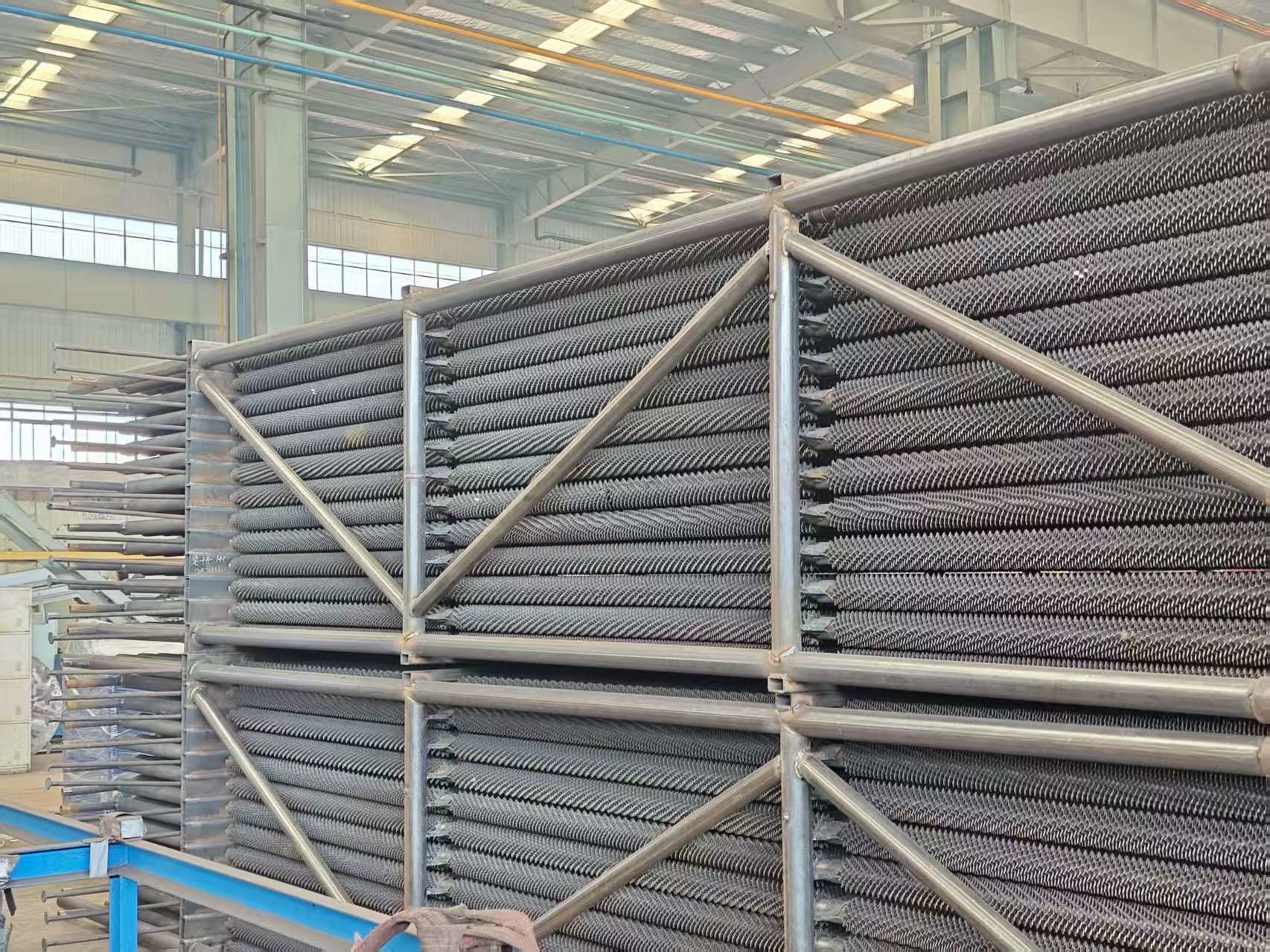

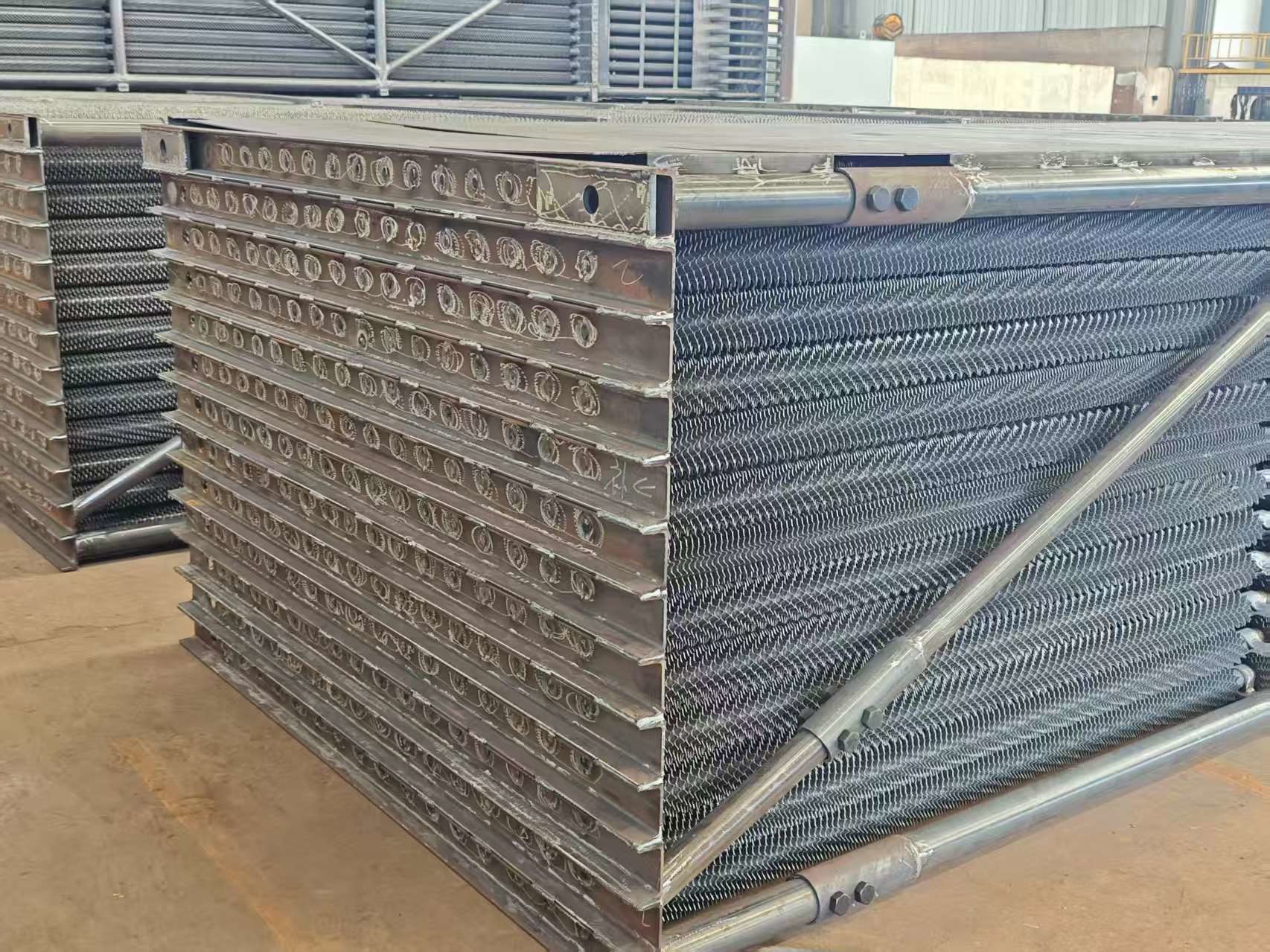

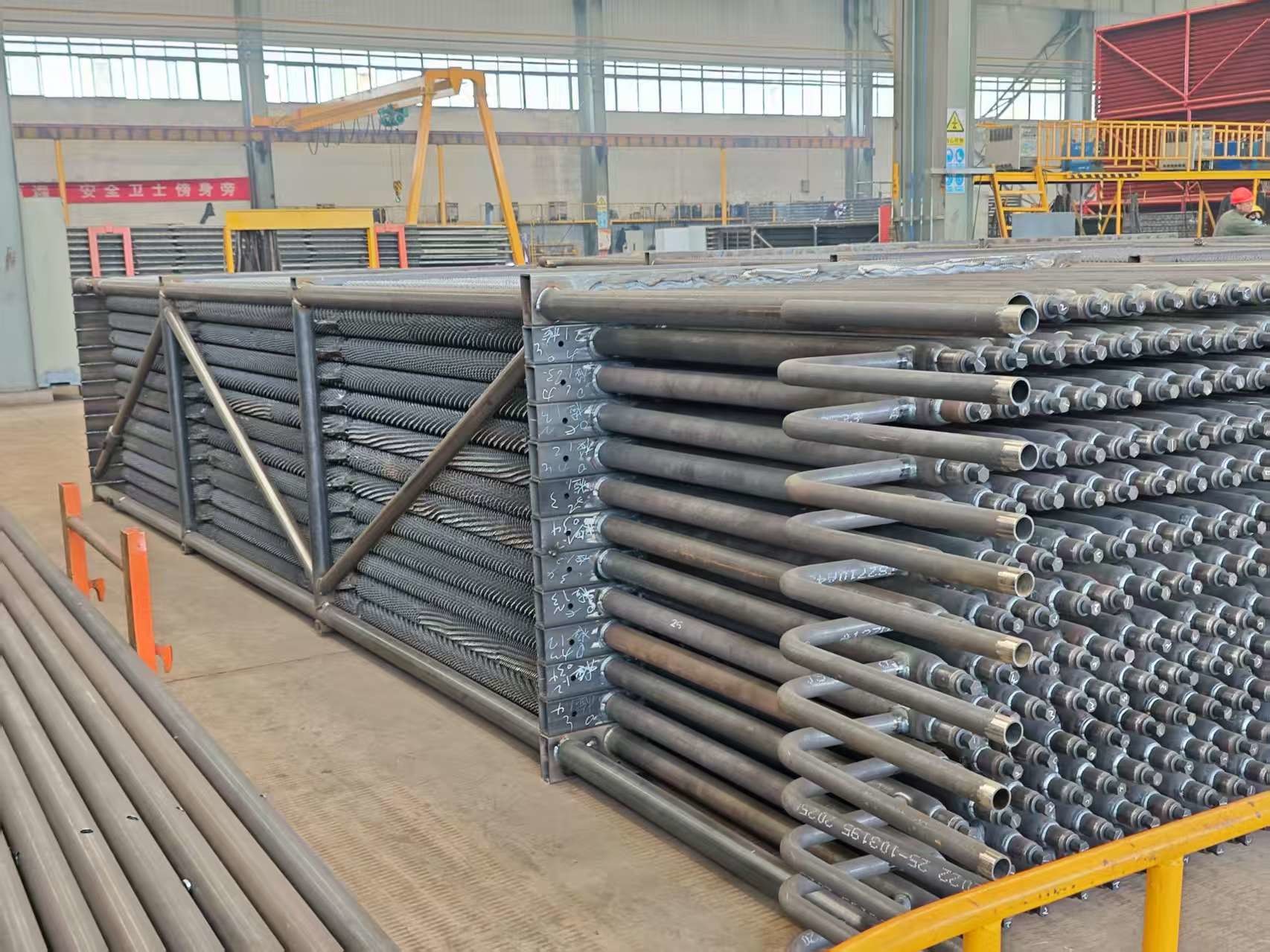

ASME SA192 Spiralrohrrippenrohre - Kundenspezifische Hochleistung
Effizienzverbesserungsberechnung?
Jede 20°C Vorwärmung des Speisewassers ≈ 1% Brennstoffeinsparung.
Produkteinführung
Wir können drei Arten von Kesseleconomizern herstellen: Rohreconomizer, H-gerippter Rohreconomizer und Spiralrohrrippenrohr-Economizer. Der H-gerippte Rohreconomizer ist ein hocheffizienter Wärmetauscher-Economizer, der aus H-gerippten Rohren besteht.
Im Vergleich zum Rohreconomizer kann der H-gerippte Rohreconomizer die Wärmeaustauschfläche vergrößern und die Anzahl der Rohre reduzieren. Er kann auch die Rauchgasströmungsfläche vergrößern, um die Rauchgasströmungsgeschwindigkeit und den Abrieb zu reduzieren.
H-gerippte Rohre können als doppelte H-gerippte Rohre hergestellt werden, mit hoher Steifigkeit, um lange Rohrreihen zu passen.
Der Spiralrippenrohr-Economizer ist eine neu entwickelte Wärmeübertragungsausrüstung, die aus Spiralrippenrohren besteht, um den starken Abrieb und die kurze Lebensdauer zu überwinden.
Funktionen
1. Wärme aus Hochtemperaturgas absorbieren, Abgastemperatur reduzieren, Gasverbrauch reduzieren, Brennstoff sparen.
2. Speisewasser wird im Economizer erhitzt, bevor es in die Dampftrommel eintritt, wodurch die Wärmeaufnahme des Speisewassers an der Heizfläche reduziert wird, wodurch der Economizer anstelle der teuren Verdampfungsheizfläche verwendet und Kosten gespart werden kann.
3. Der Economizer erhöht die Speisewassertemperatur, wenn das Speisewasser in die Dampftrommel eintritt, werden die Wandtemperaturabweichungen verringert, die thermische Belastung verringert sich entsprechend und die Lebensdauer der Trommel verlängert sich.
Spezifikation
| Beschreibung | Kesseleconomizer |
| Material | Legierter Stahl (SA213T22), Kohlenstoffstahl (SA210C) usw. |
| Materialstandard | ASTM, EN oder ISO usw. |
| Abmessung | Anpassung |
| Gewicht | Min: 10 Tonnen Max.: 200 Tonnen |
|
Herstellung Prozess |
Material→Ingot → Warm-/Kaltwalzen→ Wärmebehandlung (Normalisieren + Anlassen) → Inspektion → Rohrbiegen→Montage → Inspektion → RT→Wärmebehandlung (Glühen)→Hydraulikdruckprüfung→Lackierung→ Verpackung |
Technische Spezifikationen
1. Konstruktionsstruktur
Besteht aus einer Reihe von H-förmigen Rippenrohren, den Einlass- und Auslassverteilern, Biegungen, Rahmen und anderem Zubehör.
2. Strukturanordnung
In-Line / versetzte Anordnung.
Vielfalt
Nutzfeuerungs-Kesseleconomizer
| 1 | HDB produziert Economizer für Nutzfeuerungskessel, zu denen Kessel gehören, die mit Kohle, Holz, Öl oder anderen festen Brennstoffen befeuert werden, um Strom aus dem Hochdruckdampf des Kessels zu erzeugen. |
| 2 | Diese Economizer befinden sich normalerweise im hinteren Durchgang des Kessels und sind so ausgerichtet, dass die Rohre horizontal verlaufen. Das Kesselspeisewasser fließt durch die Economizer-Kreisläufe in entgegengesetzter Richtung des Gasstroms (sogenannter Gegenstrom). |
| 3 | Rohre werden typischerweise verwendet, um die Verschmutzung durch Asche zu minimieren, aber einige Kessel-OEMs konstruieren ihre Economizer mit Rippenrohren, entweder spiralförmig oder lang gerippt. |
| 4 | HDB kann Economizer-Elemente mit Rohren, Spiralrippenrohren oder lang gerippten Rohren herstellen und, wenn Sie es wünschen, Ihre Einheit auf einen der anderen Rohrtypen umstellen. HDB kann auch Ersatzverteiler für alle Nutzfeuerungs-Kesseleconomizer herstellen. |
HRSG-Economizer
| 1 | Economizer für die heutigen HRSG-Module sind mit Rippenrohren konfiguriert, die vertikal hängen. HDB hat Economizer-Schlangen für praktisch alle HRSG-OEM-Unternehmen hergestellt und versteht die einzigartigen Merkmale jedes einzelnen. |
| 2 | In vielen Fällen möchten Versorgungsunternehmen ihre Economizer von einfachem Kohlenstoffstahl auf ein Legierungsmaterial umstellen, um der durch den Durchfluss beschleunigten Korrosion (FAC) in den Verteilern und Rohrbiegungen zu widerstehen. |
| 3 | HDB ist ein One-Stop-Shop für die Economizer-Herstellung, da wir alle Materialien vorbereiten und alle Schweißarbeiten an Druckteilen und Anbauteilen durchführen, vom Rippen der Rippenrohre über die Herstellung der Verteiler bis zur Montage des Schlangenbündels. |
*Hinweis: HD BOILER kann spezielle Arten von Economizern nach Kundenwunsch anfertigen.
Paketkessel-Economizer
| 1 | HDB verfügt über einzigartige Fertigungskapazitäten, die die Optimus-Ingenieure voll ausnutzen, wenn sie Economizer und Überhitzer für Schwefelsäureanlagen entwerfen. |
| 2 | Oftmals ermöglicht dies, dass die Optimus-Einheiten für höhere Wärmeübertragungswirkungsgrade konfiguriert werden, was zu einem geringeren Flächenbedarf und folglich zu einem günstigeren Produkt führt. |
| 3 | HDB nutzt seine Vor-Ort-Kapazitäten, um die Rohre zu rippen und zu biegen, die Verteiler zu bearbeiten und herzustellen, die Rohrböden zu bohren, alle Gehäusematerialien zu schneiden und vorzubereiten und alle Schweißarbeiten an Druckteilen und Gehäusen durchzuführen. |
| 4 | Dies gibt HDB mehr Kontrolle über die Fertigungssequenz und den Zeitplan, was uns geholfen hat, eine bemerkenswerte Bilanz bei der termingerechten Lieferung zu erzielen. |
Test
| 1 | Für das Präzisionskaltbiegen von Rohren wird der neueste Typ der 'U'-Biegemaschine verwendet. |
| 2 | Das Biegen erfolgt für alle Arten von Wärmetauschern, Kondensatoren, Economizern, Kesselrohren in nahtlosem Edelstahl sowie geschweißt. |
| 3 | Im Anschluss an die 'U'-Biege-Rohre werden diese hydrogetestet und spannungsarm geglüht, falls gewünscht. |
| 4 | Auch Mock-up-Stücke werden vorbereitet, um die Dickenreduzierung am Biegeabschnitt zu bestimmen. |
| 5 | Die Eindringprüfung am Biegeabschnitt wird durchgeführt, um Risse, Fehler oder jegliche Art von Defekt zu erkennen. |
| 6 | Es wird eine spezielle Verpackung bereitgestellt, um Schäden während des Transports zu vermeiden. |
Product Highlights
